小微基站防雷接地建设方案参考

 对于基站建设的防雷接地标准，2011年集团下发了企业标准“中国移动通信企业标准《基站防雷与接地技术规范》（QB-A-029-2011）”，由于在实际的基站建设中如果严格按照标准来做存在一定的难度，特别是对于一些小微基站，因此为了更好地对小微基站的防雷接地建设进行有效指导，满足实际工作需要，特制定本建设方案，以供供参考。

小微基站按场景来分类主要包括利用路灯杆或交通信号灯杆作为安装位置的基站、利用电力电线杆作为安装安装位置的基站、安装在非框架房子楼顶、安装在街边店面或小区墙面上等情况，下面针对这几种场景的防雷接地要求进行施工指导：

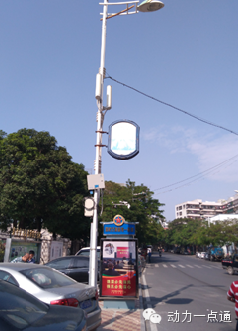

一、利用路灯杆或交通信号灯杆作为安装位置的基站

1、通过对该灯杆的接地电阻进行测试，如果该灯杆地阻较小（小于10欧），利用该灯杆本身的接地将该基站与灯杆有效连接。

2、如果该灯杆地阻较小（大于10欧），在该灯杆附近，钉入2-3根水平接地体（长度2.5米,每根间隔1.5米左右）组成小型接地网并与原灯杆有效焊接，若地质较硬导致角钢无法打入到要求的深度，可以将角钢的多余部分去除。为了便于焊接，打入角钢的侧面应与垂直布放的扁钢相平行。

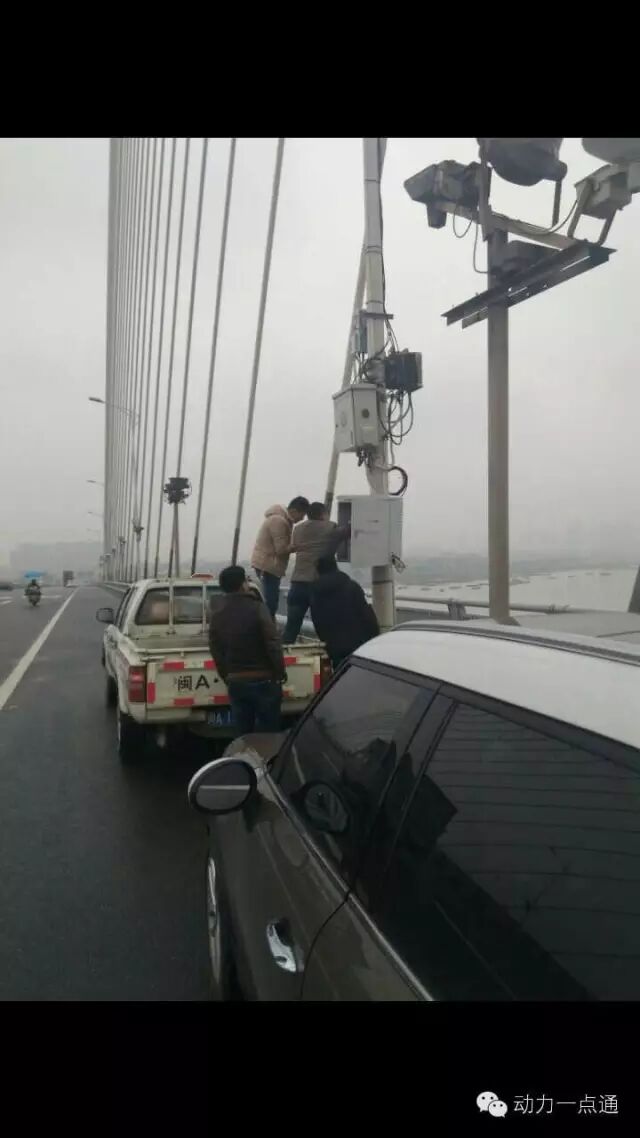

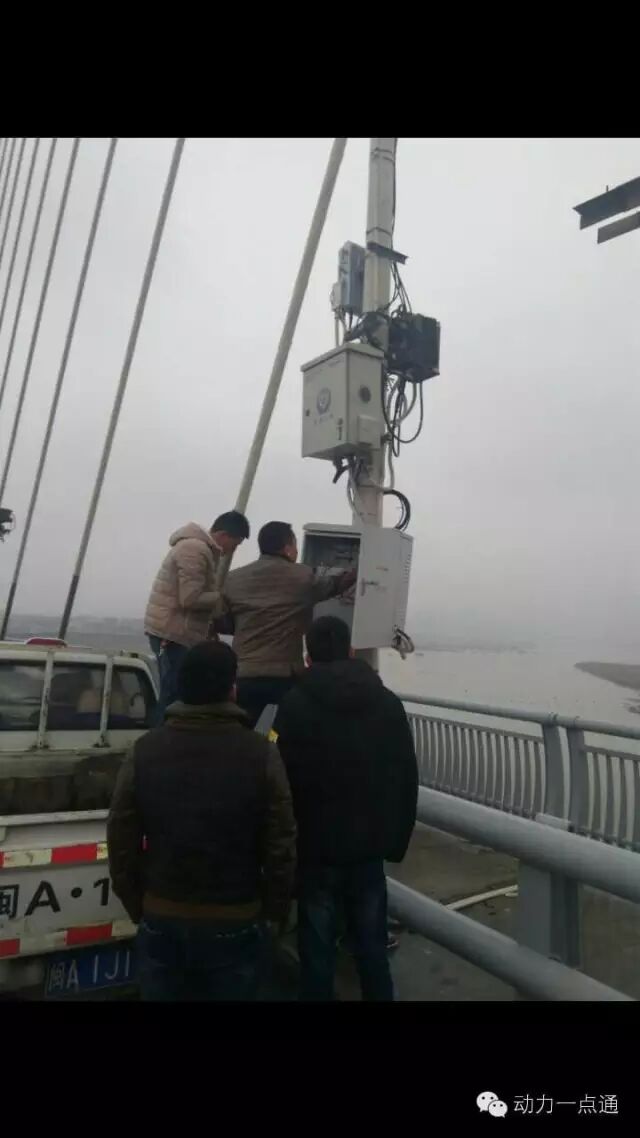

        3、对于大桥上的场景，可利用桥体作为接地。等同于灯杆站。

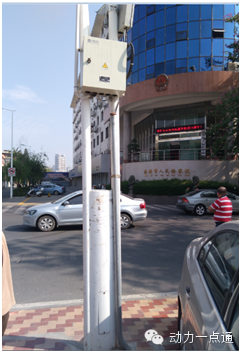

二、利用电力电线杆作为安装安装位置的基站

1、查看该电力电线杆是否有接地，如果有，对该接地电阻进行测试，如果该地阻较小（小于10欧），利用电力电线杆本身的接地将该基站与接地进行有效连接，如果接地电阻偏大，同上。

2、对于电力电线杆没有接地的（水泥杆），查看周围建筑物是否有接地，如果有，可利用建筑物的接地；如果没有接地可以利用，刚做一个简易接地网（钉入2-3根2.5米圆钢水平接地体相互连接组成一个小型接地网，每根间隔1.5米左右），再将基站设备接到该地网上；对于确实没有条件打2-3根的，至少打1根，达到保护接地的要求。

三、安装在非框架房子楼顶

1、有条件的，在房子周围做一个小型接地网（******做星形连接），再引出一根接地引线到基站接地铜排上，接地网方法同上。

2、确实没有条件做的，可利用电力局电表箱的接地，布线的时候采用单相三线（含地线），以保证设备保护地要求。

四、安装在街边店面或小区墙面上。

1、有条件，尽量利用该建筑物的接地。

2、确实没有条件做的，可利用电力局电表箱的接地，布线的时候采用单相三线（含地线），以保证设备保护地要求。

  五、总体原则

1、由于设备接地包括工作地、保护地、防雷地，接地不仅是设备运行本身的需要，同时也是安规要求，如果确实不能满足防雷地的要求，至少要保证设备有良好的接地保护。对于小微基站，如果能够利用建筑物总接地、灯杆接地的，通过地阻测量，如果该接地地阻可满足要求的，可利用这些接地装置进行有效接地；

2、对于这些接地不满足要求的，因地制宜在基站附件钉入2-3根2.5米左右的地棒组成一个简易接地网，并与原建筑物或灯杆组成接地网，并将设备接到上面。

3、对于确实无法做简易地网的，可通过远端电力电表箱交流输入端的接地引接一根接地线作为设备保护地或者在该建筑物更远的地方打一到两根接地棒做成简易接地网，再引一根地线到设备上，作为地线用（只能做保护地，防雷地的效果就不好）。
