光伏防雷的防护对象和防护方法

太阳能光伏发电系统防雷防护的主要对象是：

1直击雷防护

太阳能能电池板是安装在室外屋顶或是空旷的地方，所以雷电很可能直接击中太阳能电池板，造成设备的损坏;

2雷电电磁脉冲防护

雷电闪击电磁脉冲由空间传播，会在光伏发电系统设备和线路上感应产生浪涌过电压，损坏电气设备;

3地电位反击防护

由于外部防雷装置在泄放雷电流入地时，会导致地网电位升高，高电压通过设备的接地线进入设备，从而损坏光伏发电系统设备。

雷电活动从季节来讲以夏季***活跃，冬季***少，从地区分布来讲是赤道附近***活跃，随着纬度升高而减少，极地***少。

　

雷电防护的主要方法:

采用直击雷防护;采用隔离、钳位、均压、滤波、屏蔽、接地、过压与过流保护等方法将雷电过电压、过电流以及雷电电磁脉冲******在设备外围;采用接地拉开一定的******距离;从而达到保护各类设备的目的。

　　

直击雷防护：

　

1、根据太阳能电池阵列的范围、高度、安装位置，依据GB50057《建筑物防雷设计规范》的要求，应安装防直击雷接闪针、接闪带、接闪线、接闪网。接闪针应按滚球法计算确定避雷针的高度和根数并合理布局的安装。

2、大型光伏发电站可安装接闪针、塔防直击雷。

3、大型光伏发电站安装的接闪针应距光伏电池组件支架边沿大于等于3m。

　　

4、防直击雷引下线与******保护地引下线在地网上的接地点应相距10m以上。

　　

5、大型光伏发电站安装的接闪针、塔防直击雷示意图

　　

6、大型光伏发电站也可安装接闪线、接闪线立杆应距光伏电池组件边沿大于等于3m。

　　

7、接闪线截面积应距光伏电池组件群的长宽确定，一般不小于25mm2的钢绞线。

　　

8、大型光伏发电站安装的接闪带图示意图

　　

9、光伏电池组件安装在屋顶坡面时，应安装接闪带。接闪带不应与太阳能电池板四周铝合金框和支架连接。接闪带应每隔18m安装一根引下线与地网连接。

10、太阳能电池板四周铝合金框和支架应等电位连接导通。根据电池组件面积的大小，应安装两根以上接地线穿钢管或用屏蔽线与地网连接作为******保护地使用。

　　

11、防直击雷引下线与******保护地引下线在地网上的入地点应相距10m以上，以防止雷击高电位反击。

　　

12、光伏电池组安装在坡屋顶时，接闪带安装示意图

　　

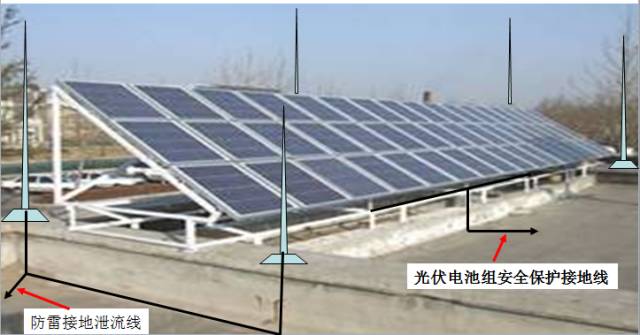

13、光伏电池组件安装在平屋顶时防直击雷接闪针安装图示意

　　

14、具有太阳自动跟踪系统(追日系统)的电池极板，在不同方位和角度应在防直击雷接闪针的保护范围内。
